Battery Management System (BMS) značky Jiabaida, model DB24SA03, vhodný pro 7S až 24S LiFePO₄ (LFP) nebo 7S až 20S NMC bateriové sestavy.
Vhodné pro elektrokola, skútry, tříkolky, malé elektromotorky i průmyslové bateriové systémy.

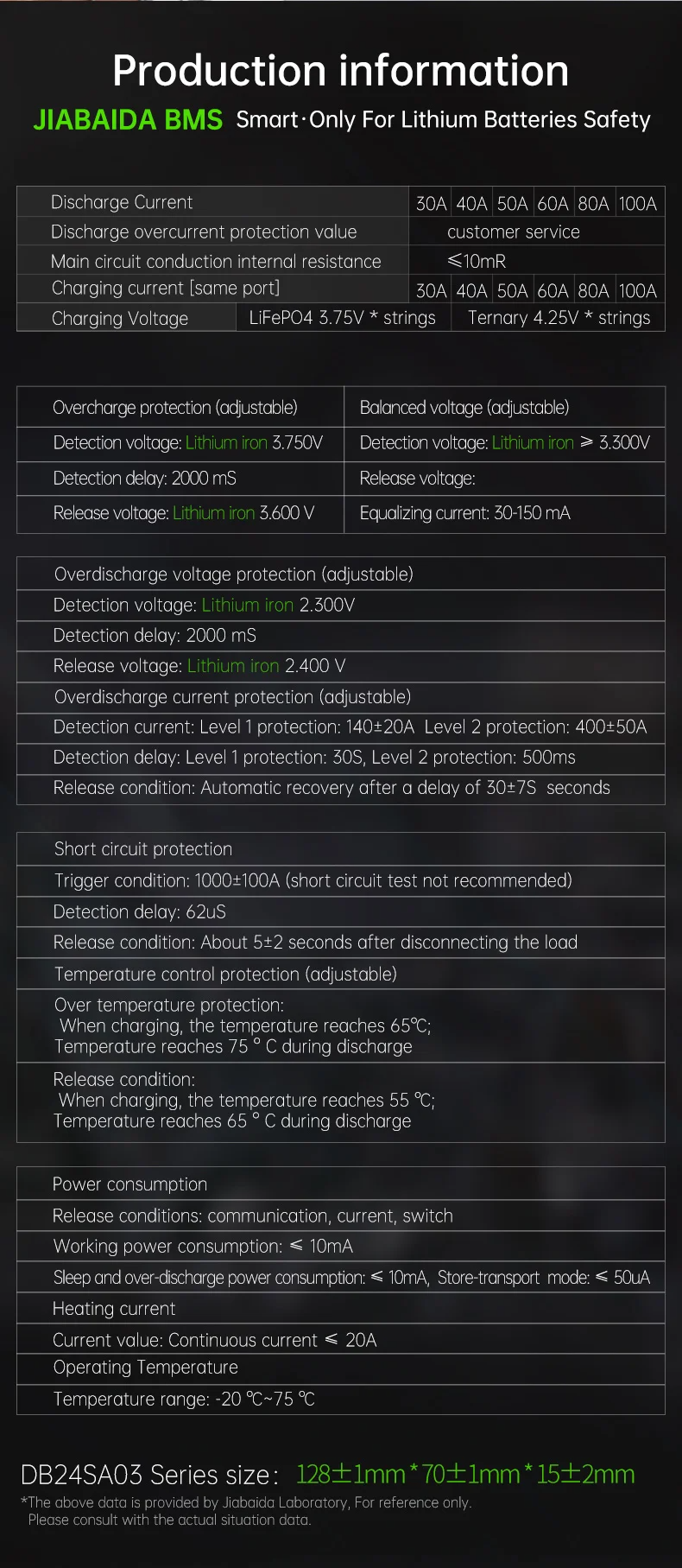

Technické parametry:
Model: Jiabaida DB24SA03
Podporované chemie: LiFePO₄ (7S–24S), NMC (7S–20S)
Napěťový rozsah: 24 V – 72 V
Trvalý vybíjecí proud: 60 A
Nabíjecí proud: až 60 A (stejný port)
Vyrovnávací proud: 60 mA
Komunikace: integrované Bluetooth + UART port
Další funkce: vyhřívání baterie, měření teploty, balancování článků
Ochrany: přebití, podbití, zkrat, nadproud, přehřátí, nízké napětí
Vnitřní odpor hlavního obvodu: ≤10 mΩ
Provozní teplota: −20 °C až +75 °C
Rozměry: 128 × 70 × 15 mm
Vyrovnávací napětí: LFP ≥ 3.30 V (nastavitelné)
Přebíjecí ochrana: 3.75 V ±0.05 V
Uvolnění přebití: 3.60 V ±0.05 V
Podbití – ochrana: 2.30 V ±0.05 V
Uvolnění podbití: 2.40 V ±0.05 V
Zkratová ochrana: 1000 ±100 A, reakce 62 µs
Klidová spotřeba: ≤10 µA (transportní režim ≤50 µA)
Topný proud: max. 20 AHlavní výhody:Kompatibilní s 7S–24S LFP a 7S–20S NMC bateriemi
Vestavěné Bluetooth pro připojení k mobilní aplikaci (Android / iOS)
UART rozhraní pro konfiguraci a monitoring přes PC
Možnost aktivního vyrovnávání článků (balancování 30–150 mA)
Automatické vyhřívání článků pro zimní provoz
Nastavitelné ochrany a parametry přes aplikaci
Nízký odpor, minimální ztráty i při vysokých proudech
Vysoká přesnost měření napětí a teploty
Ochrana proti zkratu, přehřátí a přepětí
Použití:
Elektrokola, elektrické skútry, tříkolky, malé elektromotorky, solární a záložní systémy, trakční baterie, domácí úložiště energie.

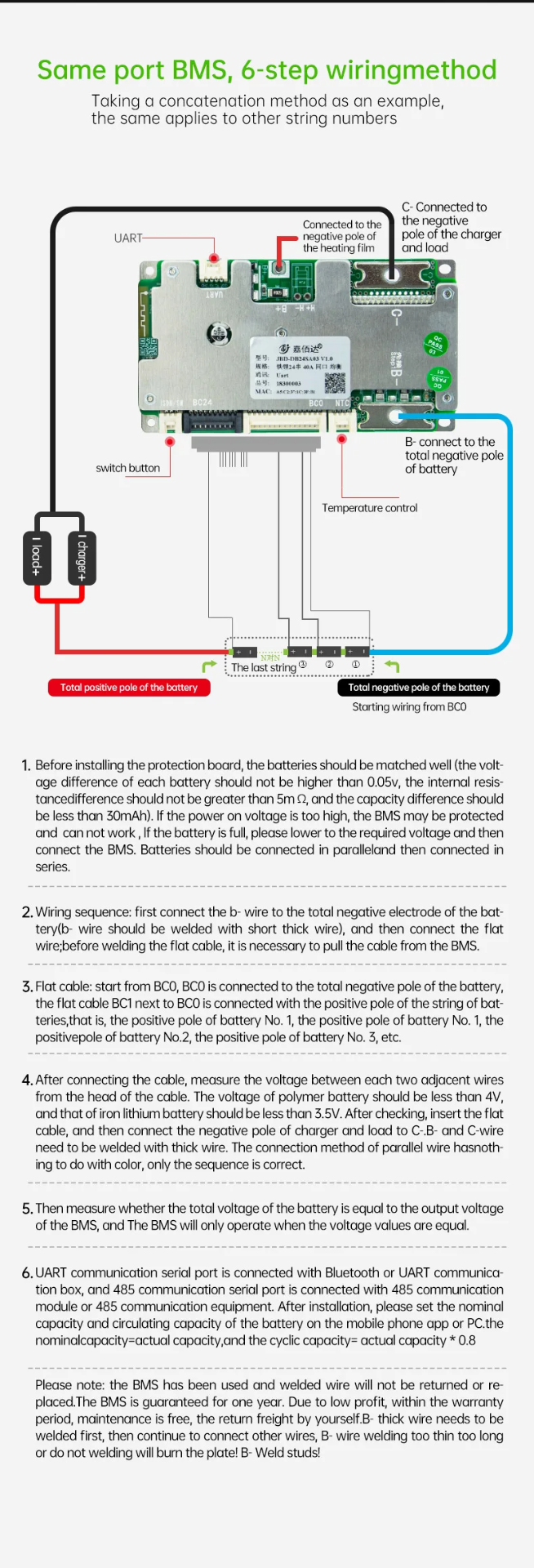

Odkaz na schéma zapojení:
